Kapasitor adalah sebuah benda yang dapat menyimpan muatan listrik. Benda ini terdiri dari dua pelat konduktor yang dipasang berdekatan satu sama lain tapi tidak sampai bersentuhan. Benda ini dapat menyimpan tenaga listrik dan dapat menyalurkannya kembali, kegunaannya dapat kamu temukan seperti pada lampu flash pada camera, juga banyak dipakai pada papan sirkuit elektrik pada komputer yang kamu pakai maupun pada berbagai peralatan elektronik.

Lihat juga materi StudioBelajar.com lainnya:
Listrik Statis
Usaha dan Energi

Kapasitor [C] gambaran sederhananya terdiri dari dua keping sejajar yang memiliki luasan [A] dan dipisahkan dengan jarak yang sempit sejauh [d]. Seringkali kedua keping tersebut digulung menjadi silinder dengan sebuah insulator atau kertas sebagai pemisah kedua keping. Pada gambar rangkaian listrik, simbolnya dinotasikan dengan:

simbol kondensator [Simbol]

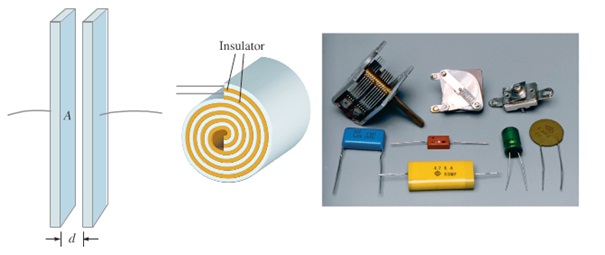

Berbagai tipe kapasitor, (kiri) keping sejajar, (tengah) silindris, (kanan) gambar beberapa contoh asli yang digunakan pada peralatan elektronik.

gambar kondensator[Sumber: Douglas C. Giancoli, 2005]

Perlu kamu ketahui bahwa walaupun memiliki fungsi yang hampir sama, namun baterai berbeda dengan kapasitor. Kapasitor berfungsi hanya sebagai penyimpan muatan listrik sementara, sedangkan baterai selain juga dapat menyimpan muatan listrik, baterai juga merupakan salah satu sumber tegangan listrik. Karena baterai perbedaan itu, baterai juga memiliki simbol yang berbeda pada rangkaian listrik. Simbol baterai dinotasikan dengan:

simbol baterai[Simbol baterai]

Yuk belajar materi ini juga:
Sintesis Protein
Konjungsi
Discussion Text

Contoh penggunaan kedua simbol tersebut pada rangkaian listrik:

simbol baterai rangkaian listrik

Kamu dapat mencari nilai kapasitas atau kapasitansi suatu kapasitor, yakni jumlah muatan listrik yang tersimpan. Untuk bentuk paling umum yaitu keping sejajar, persamaan kapasitansi dinotasikan dengan:

C = \frac{Q}{V}

Dimana:
C = kapasitansi (F, Farad) (1 Farad = 1 Coulomb/Volt)
Q = muatan listrik (Coulomb)
V = beda potensial (Volt)

Nilai kapasitansi tidak selalu bergantung pada nilai Q dan V. Besar nilai kapasitansi bergantung pada ukuran, bentuk dan posisi kedua keping serta jenis material pemisahnya (insulator). Nilai usaha dapat berupa positif atau negatif tergantung arah gaya terhadap perpindahannya. Untuk jenis keping sejajar dimana keping sejajar memiliki luasan [A] dan dipisahkan dengan jarak [d], dapat dinotasikan dengan rumus:

C = \epsilon \frac{A}{d}

Dimana:
A = luasan penampang keping (m2)
d = jarak antar keping (m)
\epsilon = permitivitas bahan penyekat (C^2/Nm^2)

Jika antara kedua keping hanya ada udara atau vakum (tidak terdapat bahan penyekat), maka nilai permitivitasnya dipakai \epsilon_0 = 8 \times 10^{-12} \: C^2/Nm^2.

Muatan sebelum disisipkan bahan penyekat (Q_0) sama dengan muatan setelah disisipkan bahan penyekat (Q_b), sesuai prinsip bahwa muatan bersifat kekal. Beda potensialnya dinotasikan dengan rumus:

Q_0 = Q_b

C_0V_0 = C_bV_b

Kapasitor menyimpan energi dalam bentuk medan listrik. Besar energi [W] yang tersimpan pada dapat dicari menggunakan rumus:

W = \frac{1}{2}\frac{Q^2}{C} = \frac{1}{2}QV = \frac{1}{2}CV^2

Dimana:
W = jumlah energi yang tersimpan dalam kapasitor (Joule)

Rangkaian Kapasitor

Dua kapasitor atau lebih dapat disusun secara seri maupun paralel dalam satu rangkaian listrik. Rangkaian seri memiliki sifat-sifat yang berbeda dengan rangkaian paralel. Berikut diberikan tabel sifat-sifatnya pada rangkaian seri dan paralel.

susunan-rangkaian-kondensator



Contoh Soal

contoh soal kapasitorTiga kapasitor identik, dengan kapasitas 3 µF masing-masing, dihubungkan dengan sumber tegangan 12 V dalam suatu rangkaian seperti pada gambar di samping. Beda potensial antara titik Y dan Z adalah …. (Fisika Simak UI 2013)

(A) 9 V
(B) 8 V
(C) 4 V
(D) 3 V
(E) nol

SOLUSI:

Untuk bentuk kombinasi, kapasitansi ekivalen merupakan nilai gabungan antara beberapa kapasitor yang disusun seri ataupun paralel atau biasa kita kenal dengan total kapasitansi. Dari soal diatas, pertama-tama kita tentukan kapasitansi ekivalen atau total kapasitansinya dahulu.

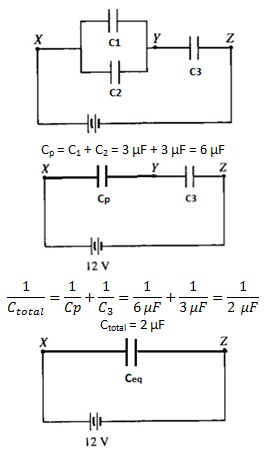

rangkaian seri paralel

Muatan pada masing-masing keping kapasitor ekivalen (total) pada soal diatas adalah:

C_{total} = \frac{Q}{V}

Q = C_{total} \cdot V = 2 \mu F \cdot 12 V = 24 \mu C

Ini adalah besar muatan pada masing-masing keping semula.

besar muatan

Beda potensial antara titik Y dan Z yakni pada C3 adalah:

V_3 = \frac{Q}{C_3} = \frac{24 \mu C}{3 \mu F} = 8 V

Jawaban: B
